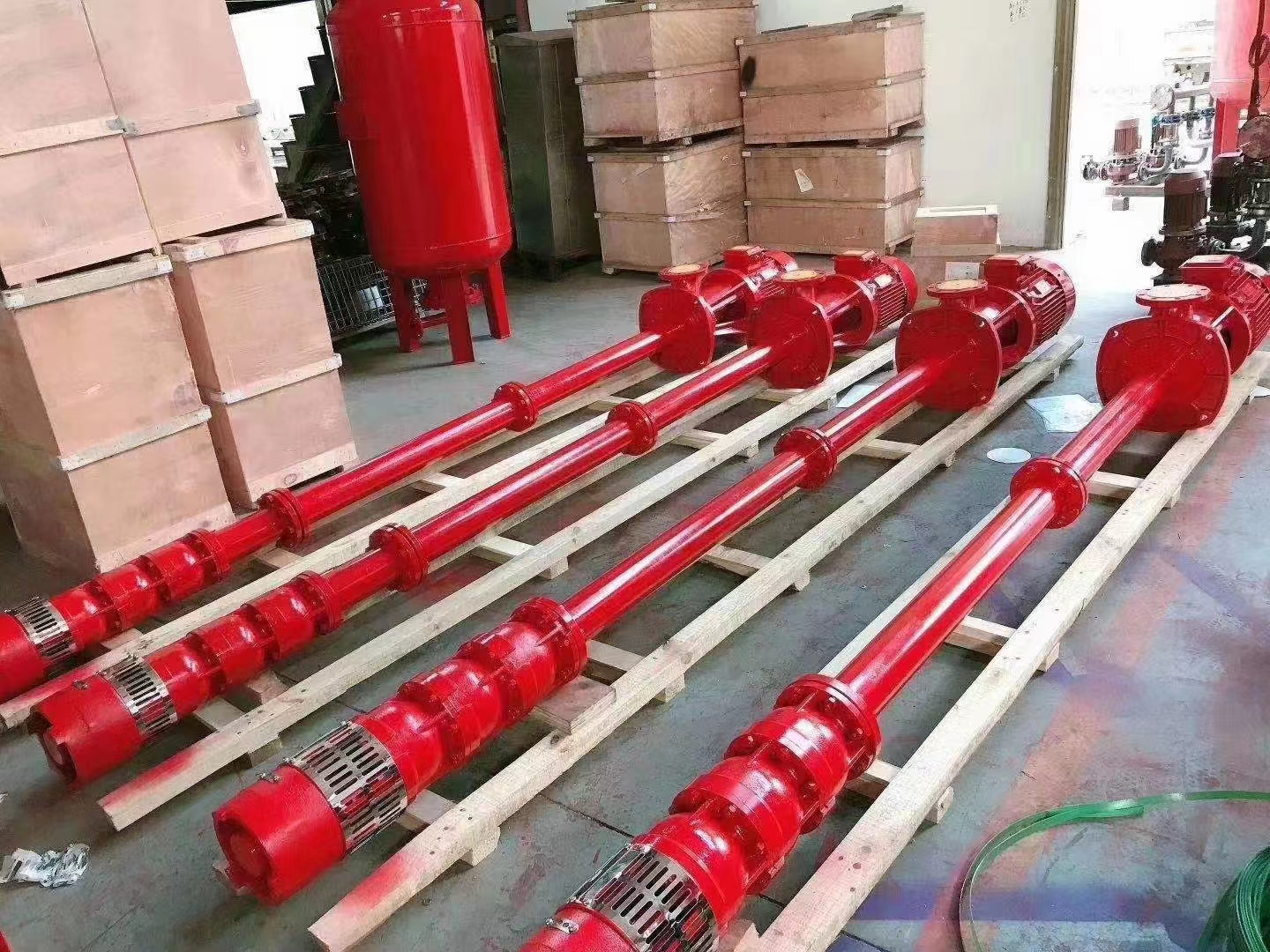

XBD-BYJ長軸深井消防泵用 途:

XBD-BYJ長軸深井消防泵組主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，建筑工程增壓送水、

遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水，及電廠、鋼鐵廠、礦山、化工、自來水廠、農

業灌溉以及設備配套等行業。

XBD-BYJ長軸深井消防泵主要特點:

1、是立式多級取水設備，占地面積小，工作部件可伸至百米以下提取流體介質，有多種驅動方式。

2、根據抽送介質等使用條件的不同，可提供不同材料、不同結構和不同要求的電機以滿足客戶的各種工況

需要。

3、具有流量范圍大、揚程高、結構緊湊、運行穩定等特點。

XBD-BYJ長軸深井消防泵結構說明:

XBD型電動機消防泵組由三大部分組成:即工作部分、揚水管部分、井上部分。

1、工作部分

本部分由工作部件和濾水器部件組成。工作部件由導流殼、葉輪、錐形套、殼軸承和葉輪軸等零件組成。葉輪為封閉式結構。殼體之間用螺栓聯接。在導流殼和葉輪上可配耐磨環。

2、揚水管部分

本部分由揚水管、傳動軸、聯軸器和支架部件等組成。揚水管用法蘭或管螺紋聯接。傳動軸材料為2Cr13或

不銹鋼，當傳動軸軸承部位磨損后，如果是螺紋連接的揚水管，可調換二根短揚水管的安裝位置，即可再次使用。

如果是法蘭連接的揚水管，可調換傳動軸上下方向，即可冉次使用。螺紋連接揚水管的電動機消防泵在泵座與最

上端的揚水管的連接處配有特制的鎖緊環，可有效地防止揚水管脫落事故。

3、井上部分

本部分由泵座部件、消防電動機消防泵專用電動機、電機軸、聯軸器等部件組成。可選配電控箱、出口短管、

進排氣閥、壓力表、止回閥、閘閥和橡膠或不銹鋼伸縮節。
